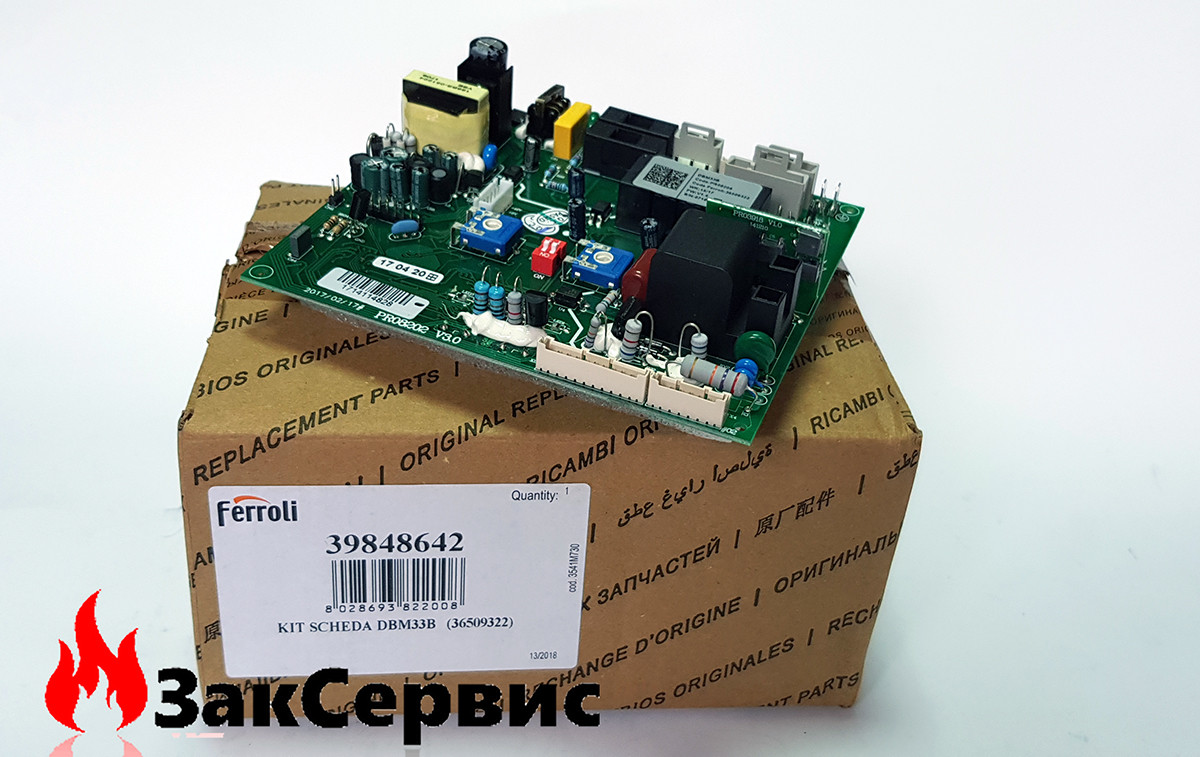

Плата управління DBM33B на газовий котел Ferroli Domina N, Divaproject 39848642 36509322

Плата управління DBM33B на газовий котел Ferroli DOMINA C24 N, DOMINA C28 N, DOMINA F24 N, DOMINA F28 N, Divaproject C24, Divaproject F24, 39848642

Настроювання плати DBM 33B, DBM 33A

Наоаштування 1: Інтерфейс користувача

1. Знеструмити агрегат.
2. Відкрити кришку панелі керування
3. Відключити і вийняти замінну плату DBM33B
4. Встановити і підключити змінну плату DBM33B
5. Повернути на місце кришку щитка
6. Подати електричне живлення на агрегат
7. В цілях безпеки перевірити, що функція кнопок, ручок і СИДів відповідає опису в керівництві користувача до агрегату.В іншому випадку, повторити процедуру з пункту 1.

Налаштування 2: Параметри конфігурації котла

1. Вхід в меню "параметри"

Натисніть на кнопку "ECO" протягом 10 секунд. По закінченню цього часу Сіди швидко мигають протягом 2 секунд.

1. 2. Горить червоний світлодіод (вказує параметр №1, тип котла)
2. Натисніть на кнопку "ECO" протягом 5 секунд. Після закінчення цього часу Сіди швидко мигають протягом 2 секунд.
3. Поверніть ручку системи ГВП на мінімум (для котлів DOMINA N) або на максимум (для котлів Divaproject, Arena)
4. Натисніть на кнопку "ECO" протягом 5 секунд. Після закінчення цього часу Сіди швидко мигають протягом 2 секунд.
5. Горить зелений СВІТЛОДІОД
6. Натисніть на кнопку "ECO" 2 рази.
7. Горить жовтий світлодіод (вказує параметр №4, тип запиту на ГВП)
8. Натисніть на кнопку "ECO" протягом 5 секунд. Після закінчення цього часу СИДи швидко мигають протягом 2 секунд.
9. Поверніть ручку ГВП на мінімум (для реле протоки) або на максимум (для витратоміра)
10. Натисніть на кнопку "ECO" протягом 5 секунд. Після закінчення цього часу Сіди швидко мигають протягом 2 секунд.
11. Горять жовтий і червоний індикатори
12. Вихід із меню "Параметри"
13. Поверніть ручку системи опалення спочатку на мінімум, потім на максимум
14. Встановіть ручки на задані температурні значення

Настройка 3: Параметри конфігурації котла

1. Вхід в меню "Параметри". Натиснути на кнопку скидання "Reset" протягом 10 секунд Після закінчення цього часу Сіди швидко мигають протягом 2 секунд.
2. Горить червоний СВІТЛОДІОД (вказує параметр №1, тип газу)
3. Натиснути на кнопку збросу "Reset" в протягом 5 секунд після чого, СИДи швидко мигають в протягом 2 секунд.
4. Поверніть ручку ГВП на мінімум (для роботи на метані) або на максимум (для роботи на зрідженому нафтовому газі GPL) 5. Натиснути на кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд. 6.Горить зелений СІД 7.Натиснути на кнопку скидання "Reset" 6 разів 8.Усі СІДи погасли (що вказують параметр №8, тип камери згоряння) 9. Натиснути на кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд. 10. Поверніть ручку ГВП на мінімум (для закритої камери), або на максимум (для відкритої камери) 11. Натиснути на кнопку скидання "Reset" протягом 5 секунд По закінченні цього часу СІДи швидко блимають протягом 2 секунд. 12. Горить червоний СІД (параметр №1, тип газу). 13. Вихід із меню "Параметри А" 14. Поверніть ручку системи опалення спочатку на мінімум, потім на максимум 15. Встановіть ручки на задані температурні значення

Код заміни: 36509321, 39848640, 39848641
